Sebagian sudah berjalan di prototipe, dengan citra satelit asli.Berikut rancangannya, dan bagian yang sudah terbukti di prototipe.
Proposal menutup dengan satu pengamatan: aset yang paling sulit dikumpulkan sudah dimiliki PT TIMAH, yaitu jejak data dari proses bisnis yang berjalan setiap hari (PRO hlm 22). Jejak itu tersebar di aplikasi produksi dan batch, stok, smelter, ERP, K3LH, serta GIS dan izin (PRO hlm 9). Yang belum ada adalah satu cara membacanya. Presentasi ini berjalan ±18 menit, lalu kita lihat prototipenya langsung.
Peran platform menurut Proposal ada empat: membaca, menyatukan, menyajikan, dan menjelaskan (PRO hlm 6). Platform tidak mengambil alih transaksi, dan aplikasi yang ada tetap menjadi tempat pencatatan harian (PRO hlm 5). Sebagian rancangan itu sudah kami bangun di prototipe dengan empat halaman: Peta, Geo-Intel, Laut, dan Analitik (07 §3.9).
Kalimat pengaman (A-2): "Citra satelitnya asli. Data operasional di prototipe adalah data contoh, dan beberapa bagian disimulasikan untuk memperagakan alur. Labelnya selalu tampil."
69 pekerjaan sejak 2020, 25 di antaranya pada 2024.
Didukung mitra teknologi untuk jaringan, keamanan, dan CCTV.
Command center dan CCTVPetrokimia Gresik · 2022
Pondasi crusherAneka Jasa Grhadika · 2024
VSAT dan StarlinkMabes TNI · 2025
Kami PT Global Tekno Solusi, berkantor di SCBD Jakarta. Sejak Agustus 2020 kami menyelesaikan 69 pekerjaan untuk 25 instansi dan perusahaan (K-453, K-466). Satu titik di grafik adalah satu pekerjaan: jaringan dan satelit 19, konstruksi dan MEP 19, audio-visual 11, aplikasi dan TI 7, command center, CCTV, dan keamanan 6, lainnya 7. Tahun tersibuk 2024 dengan 25 pekerjaan.
Tiga contoh: data center, command center, dan CCTV untuk Petrokimia Gresik (2022); VSAT dan Starlink di Mabes TNI (2025); pondasi chain crusher dan vibrating screen untuk Aneka Jasa Grhadika (2024), dekat dengan peralatan pengolahan mineral (K-454–K-456).
Bila ditanya: sebagian pekerjaan TNI dan Kemhan kami kerjakan sebagai mitra pelaksana PT Link Net Tbk; 23 dari 69 kontrak tercatat atas nama PT Link Net Tbk. Angka 25 menghitung pemberi kerja langsung di tabel kontrak; pengguna akhir di belakang Link Net tidak dihitung terpisah.
Daftar klien disusun dari tabel pengalaman kami, sebagai nama saja tanpa lambang instansi (K-467). Sebagian pekerjaan TNI dan Kemhan dikerjakan sebagai mitra pelaksana Link Net; Komisi Yudisial melalui CV Tunggal Opti Persada; MRT Jakarta CP201 melalui JO Shimizu–Adhi Karya; Hutama Karya melalui KSO Hutama Karya–WIKA–Brantas Abipraya; Pertamina lewat PHE WMO Zona 11.
Logo mitra teknologi diambil dari halaman Partnership company profile kami dan ditampilkan seragam putih (K-468).
Portofolio kami
Server membaca setiap tayangan dan menandai kejadian; operator yang memutuskan.
Video, posisi, dan suara petugas mengalir lewat 4G; rekaman tetap jalan saat sinyal hilang.
Stasiun cuaca koper mengirim data lewat 4G; sistem memberi status GO, CAUTION, atau NO-GO.
Flowmeter, sensor RPM, dan GPS di kapal terhubung lewat seluler, Starlink, atau satelit.

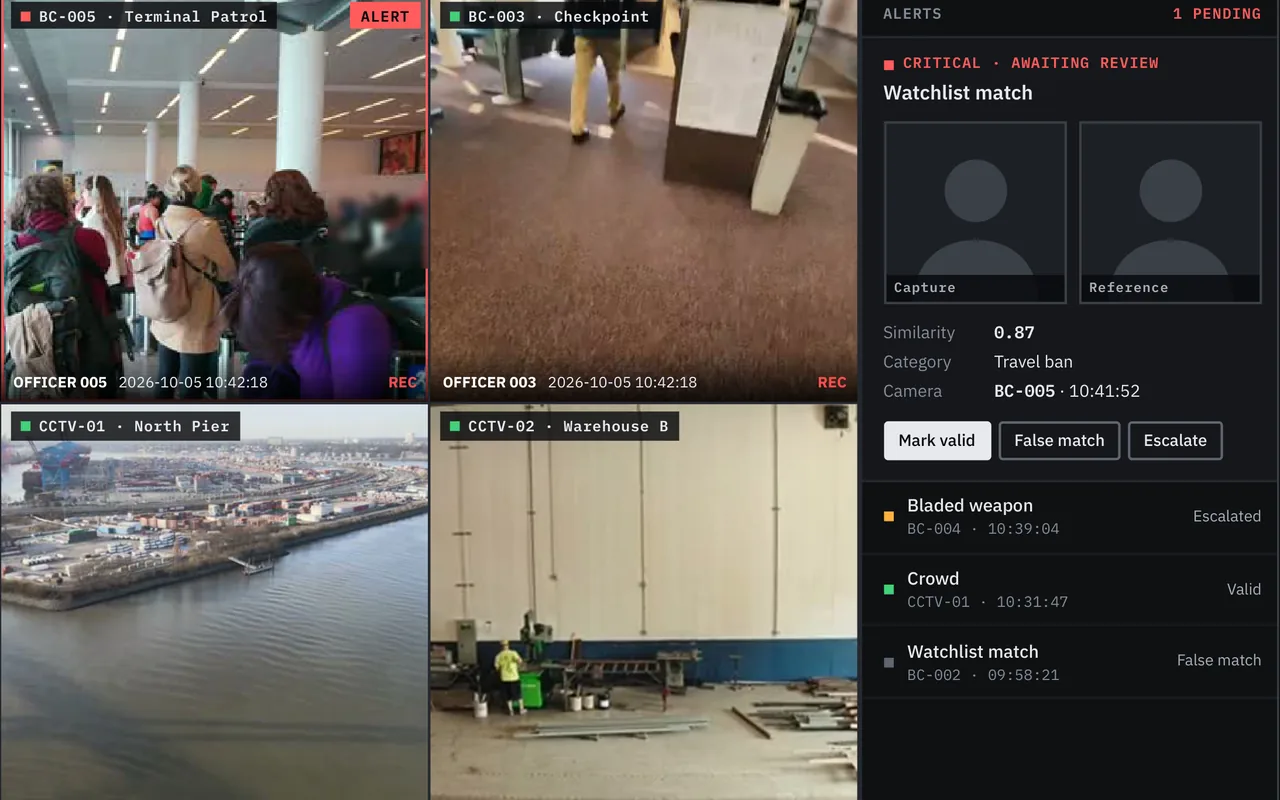

Video wall: CCTV dan bodycam dalam satu layar

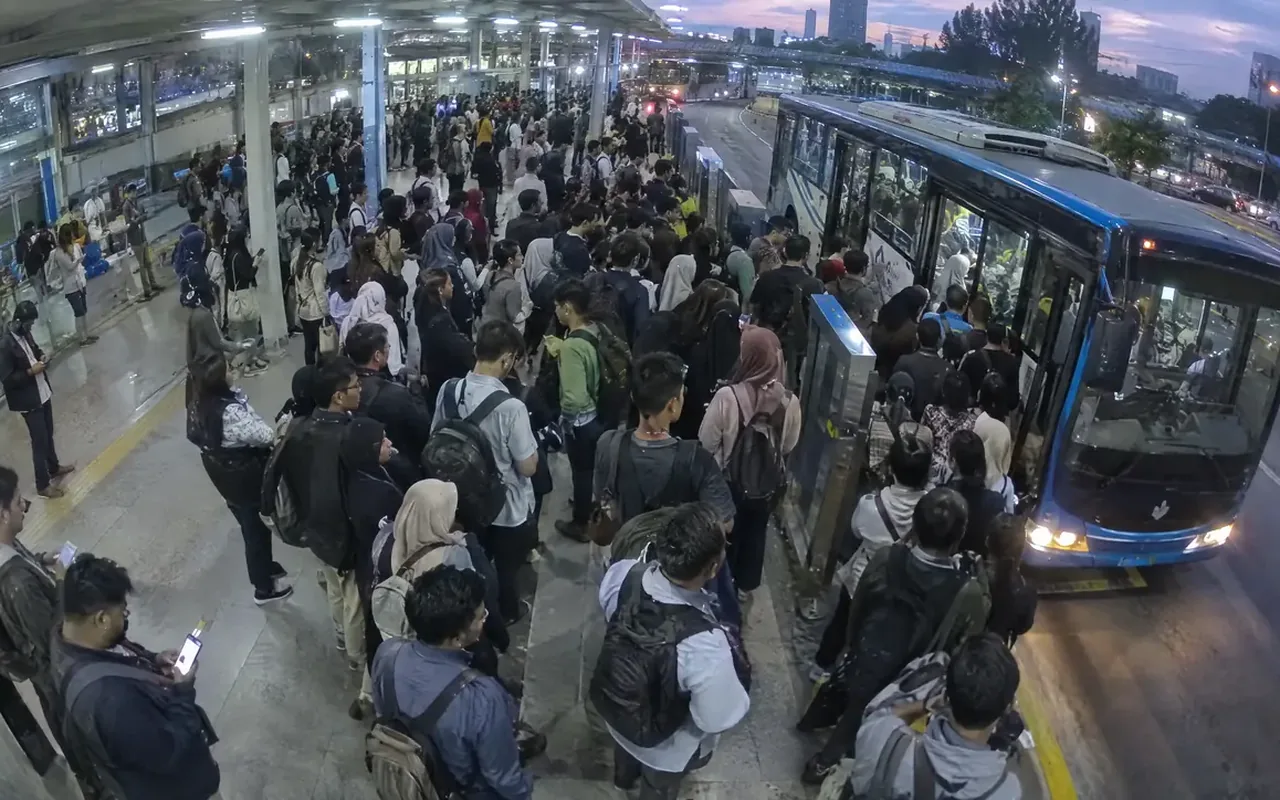

Deteksi kerumunan

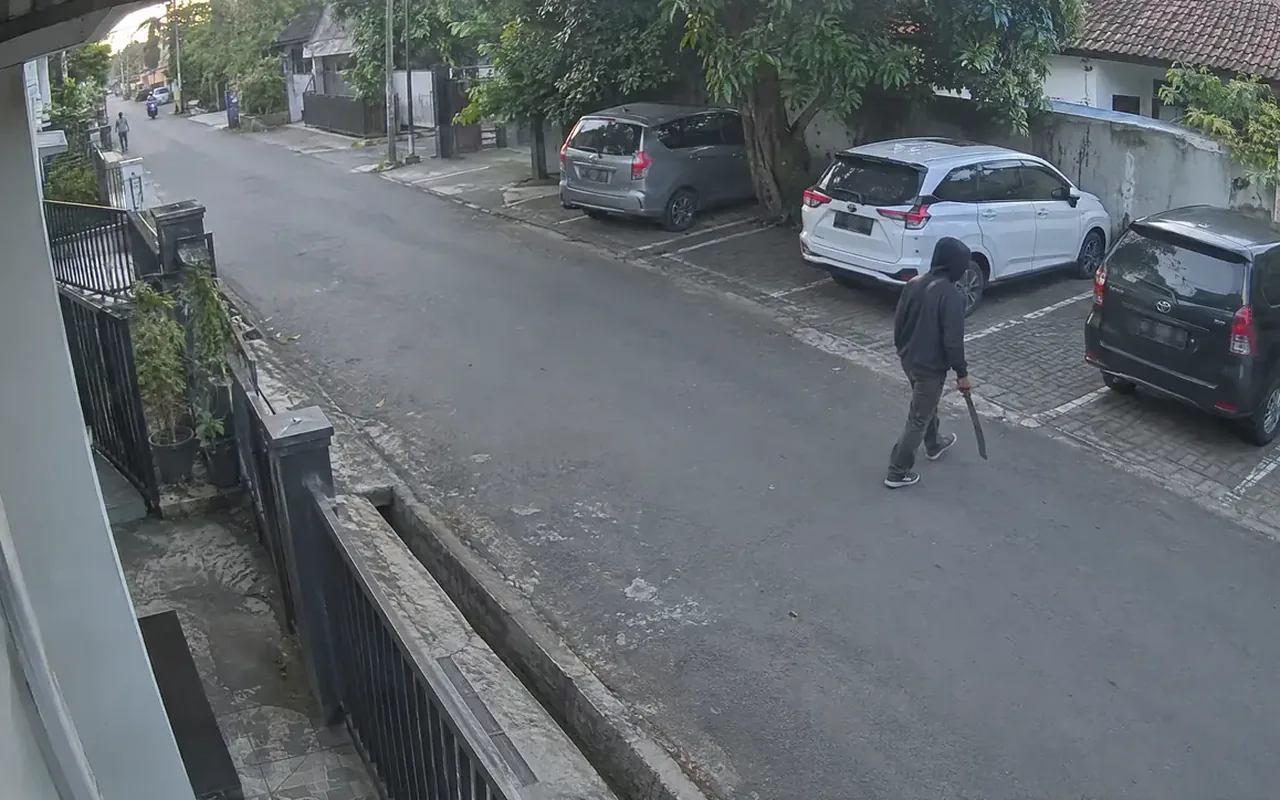

Deteksi senjata tajam

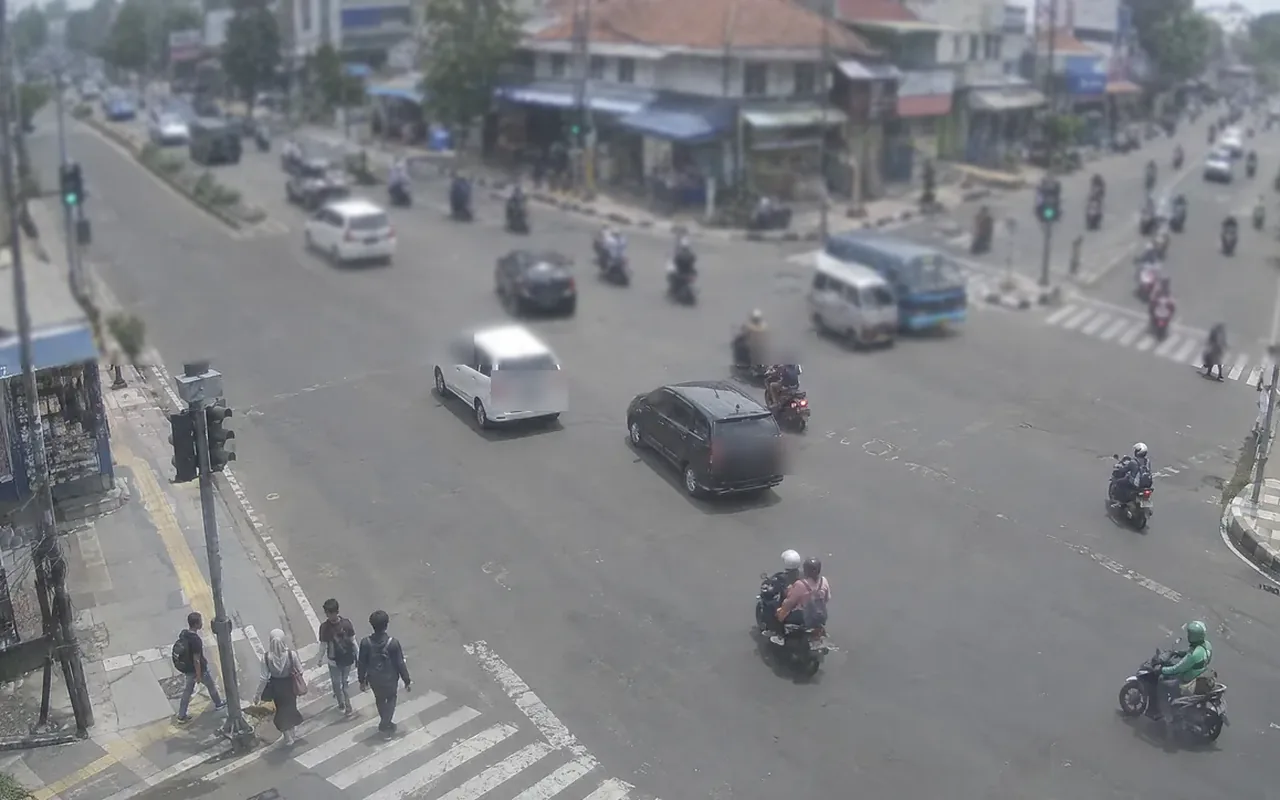

Area terbuka dan persimpangan
ELITE X1 tampak depan dan samping

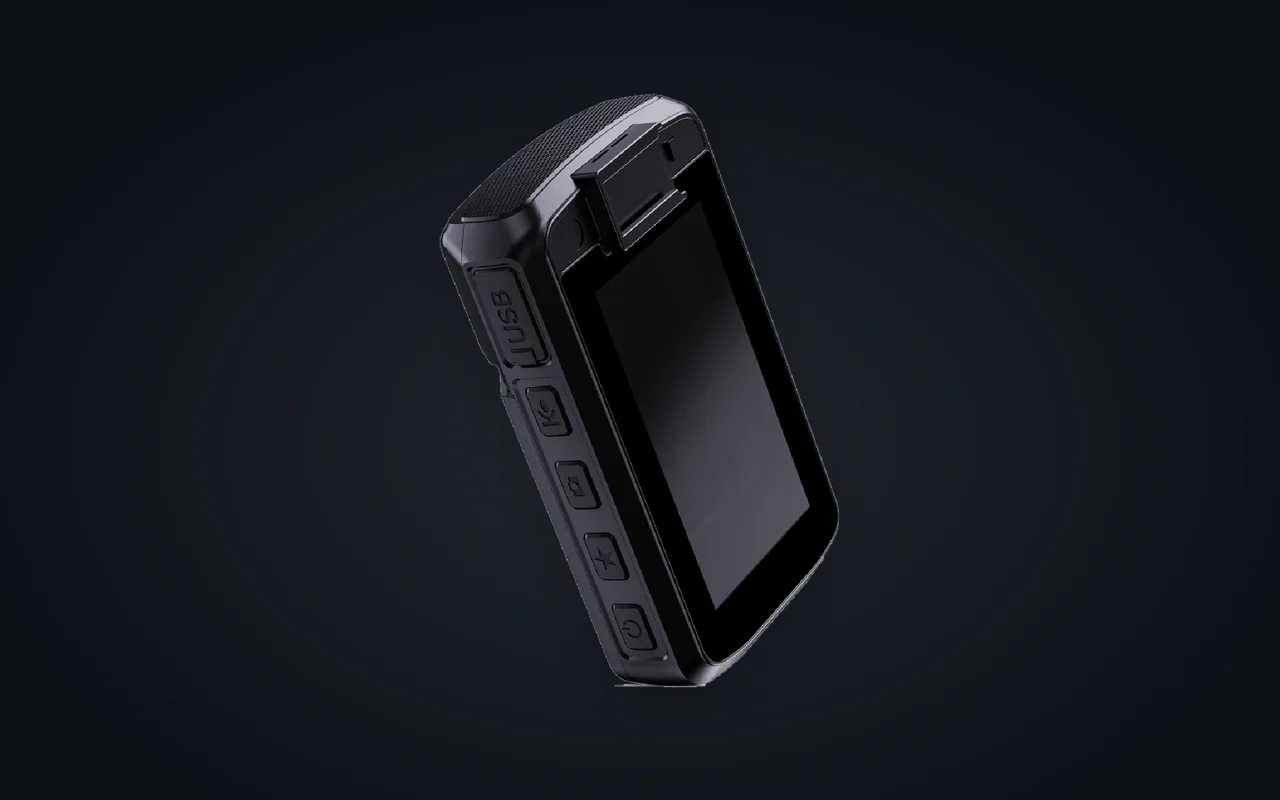

Layar belakang untuk cek rekaman di lapangan
Ruang komando melihat tayangan dan posisi tiap petugas

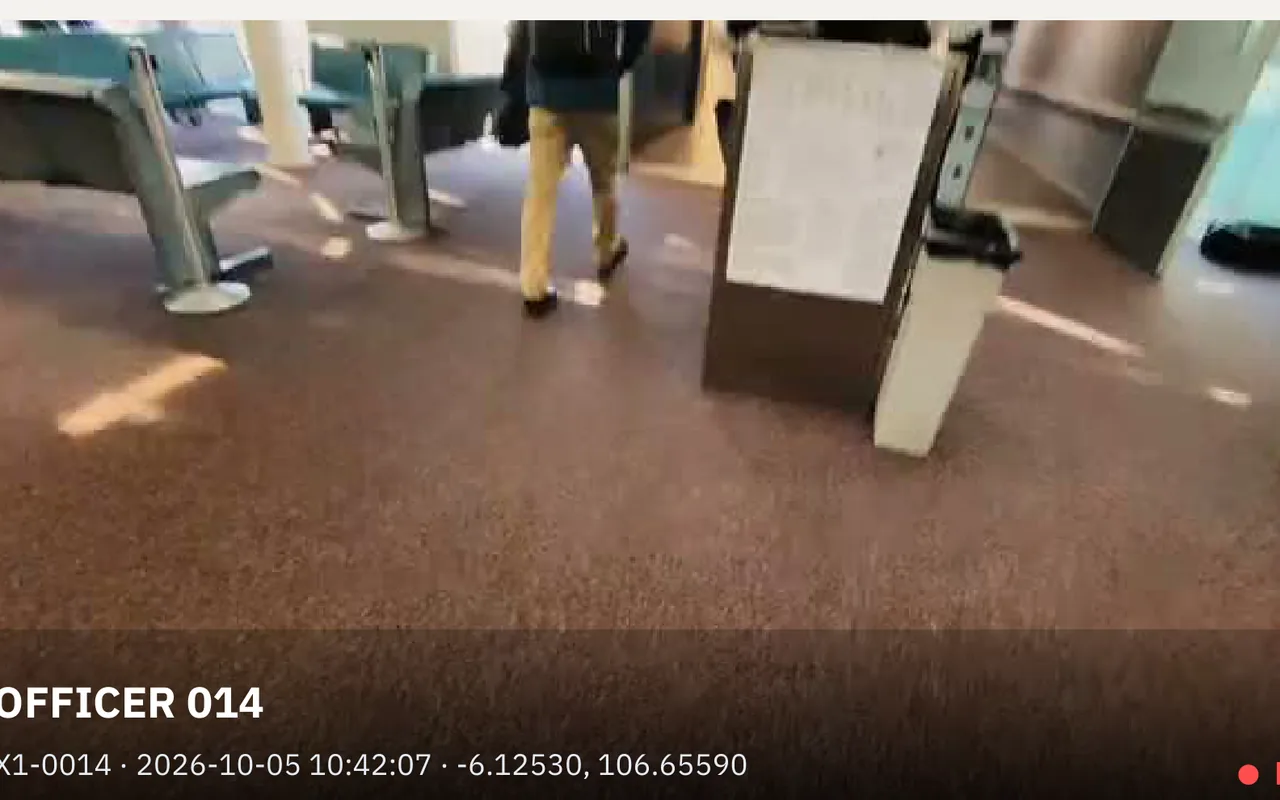

Stempel waktu dan GPS di setiap frame
Status misi dari angin, hujan, dan tekanan

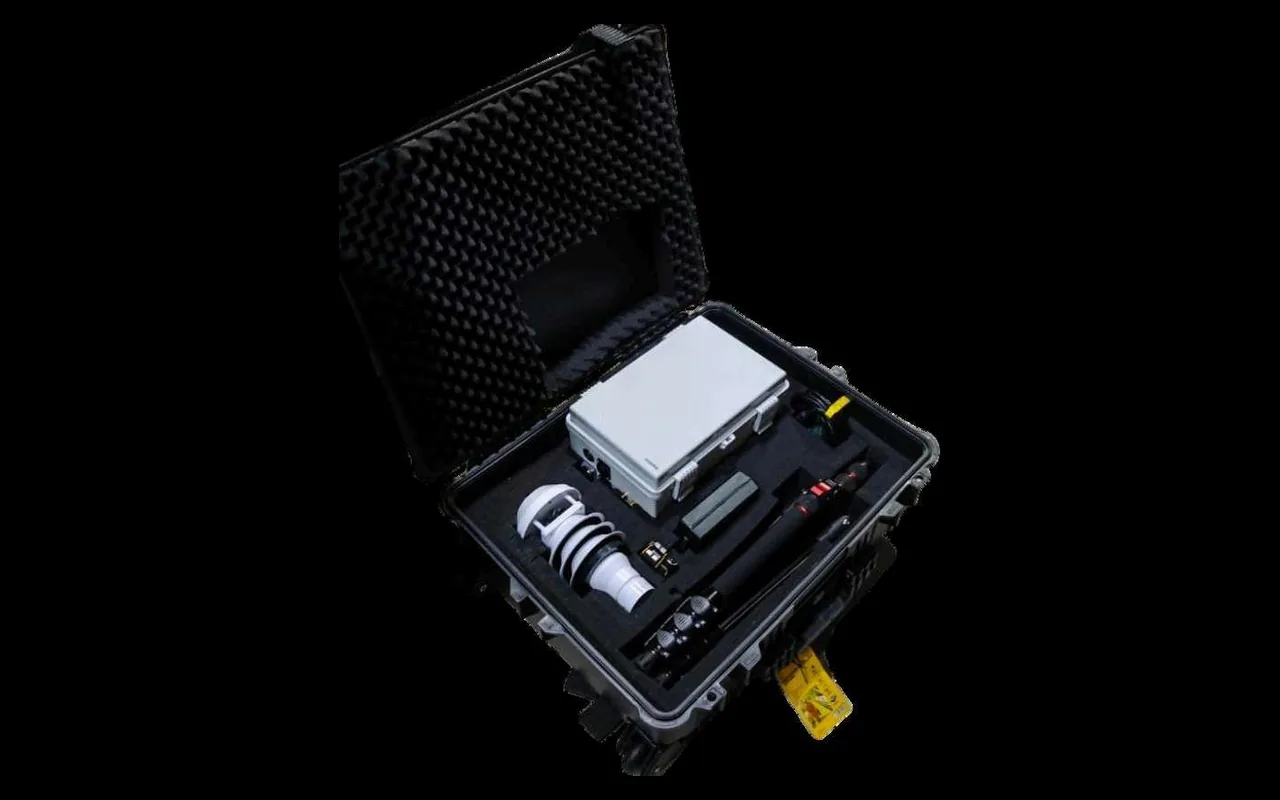

Stasiun cuaca koper: sensor, panel, dan antena 4G

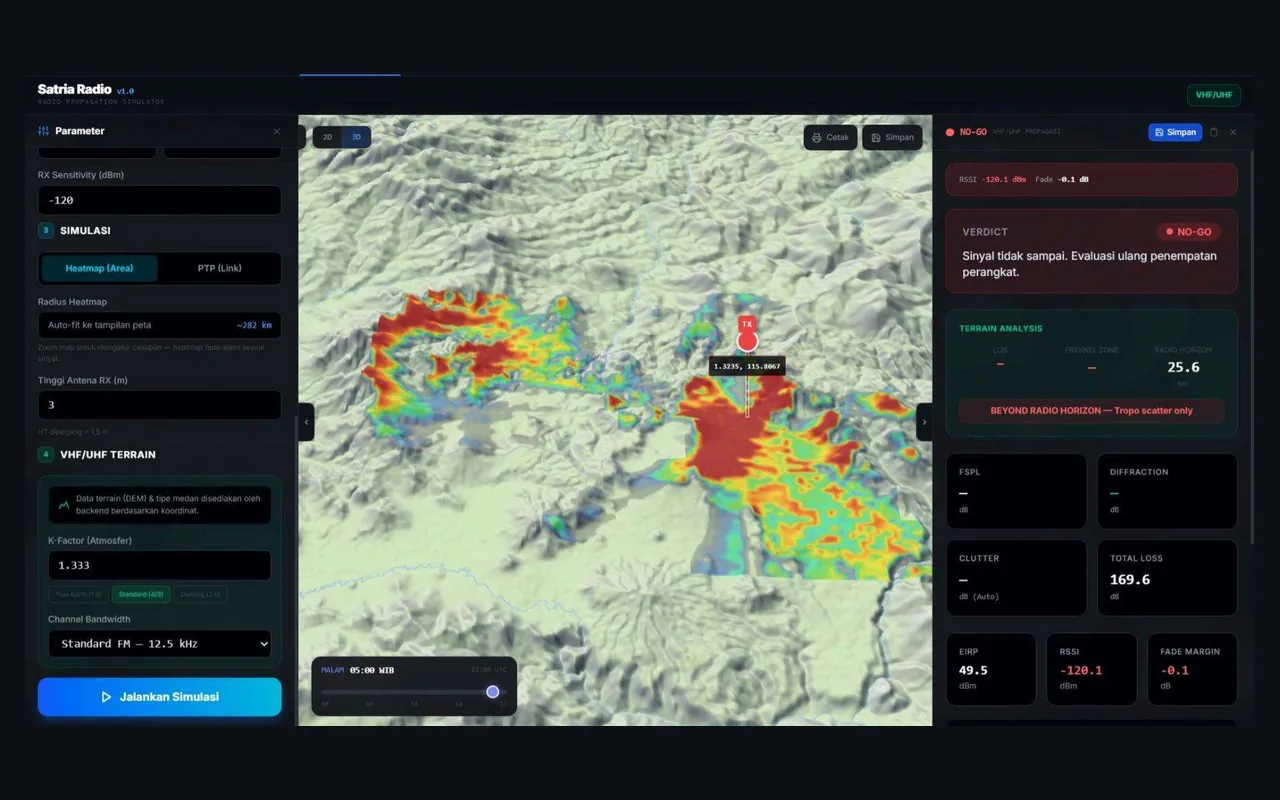

Cakupan sinyal radio di atas terrain

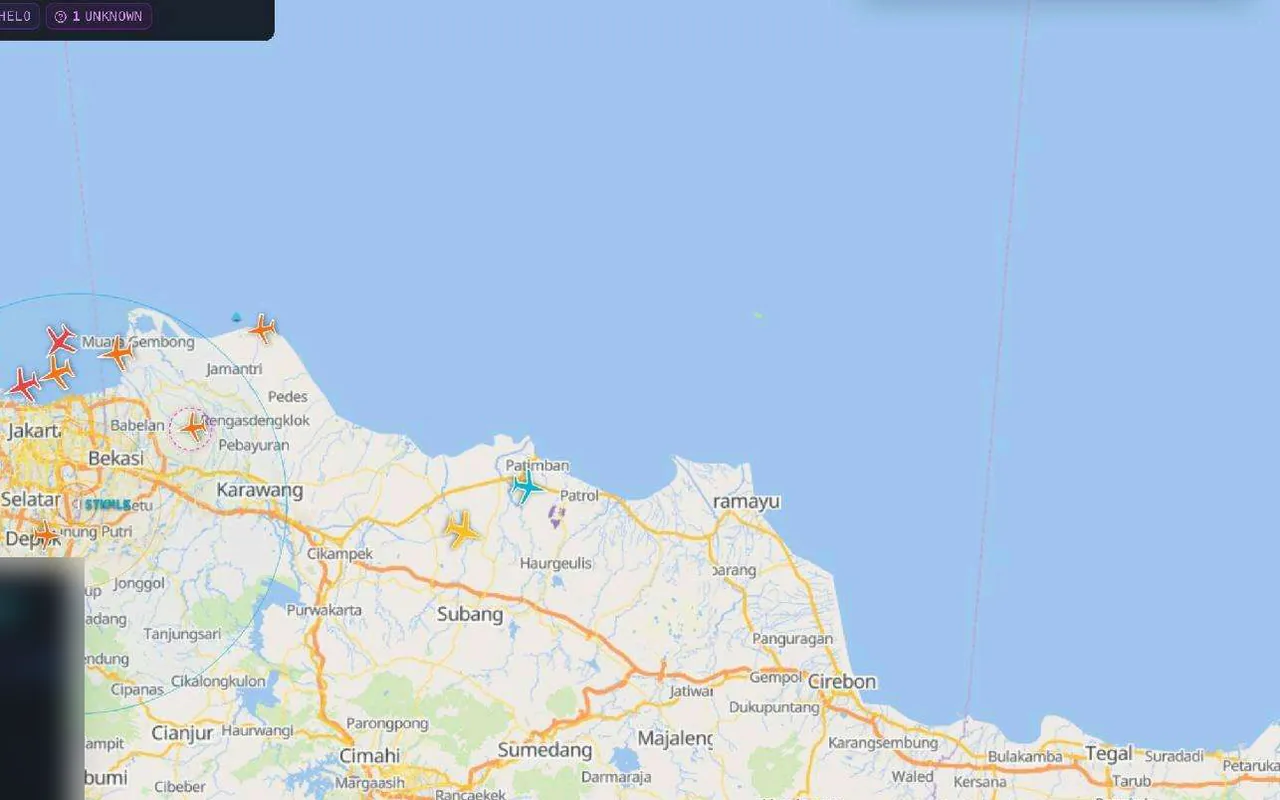

Lalu lintas udara di sekitar lokasi

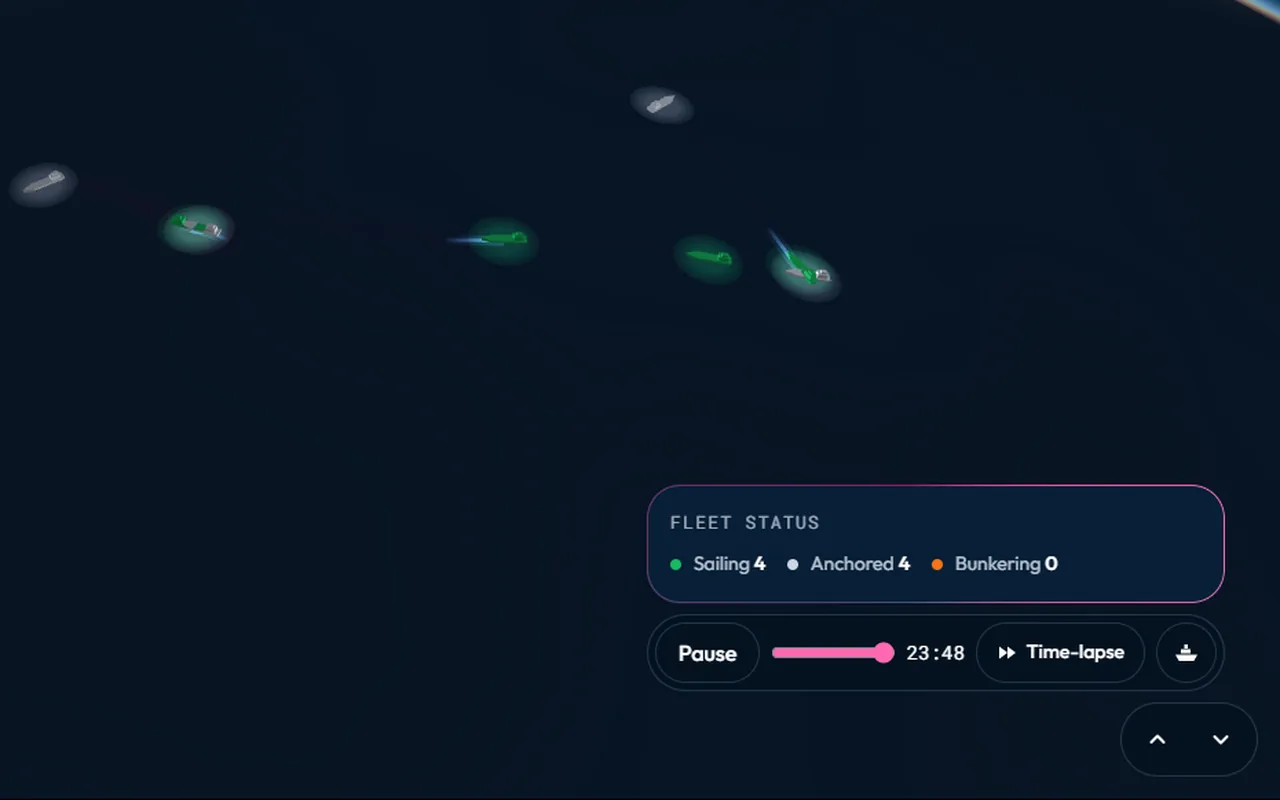

Peta armada: posisi dan status setiap kapal
BBM, RPM, dan kecepatan per mesin
Aplikasi ponsel untuk pemilik dan operator kapal
CCTV kapal: anjungan dan kamar mesin
Gerbang smelter, gudang, dan pelabuhan
Patroli pengamanan IUP dan penertiban PETI
Cuaca untuk kapal produksi, pelabuhan, dan helikopter
BBM dan posisi kapal produksi serta tongkang
CCTV AI: server command center membaca tayangan kamera IP yang sudah terpasang lewat RTSP, lalu menandai kerumunan, senjata tajam, dan wajah daftar pantau; satu video wall menampung hingga 16 tayangan. Operator yang memutuskan setiap alert (K-470).
Bila ditanya: gambar di carousel adalah ilustrasi. Analitik AI adalah kemampuan produk dari datasheet, belum bukti terpasang di lokasi klien. Pengenalan wajah menyentuh UU PDP, jadi kami tidak menawarkannya tanpa dasar hukum dan persetujuan.
Bodycam ELITE X1 dari pabrikan mitra: 166 gram, IP68, video 2K 30 fps, 6 jam per baterai, posisi terkirim tiap 5 detik. Video, GPS, dan push-to-talk masuk ke ruang komando; rekaman lokal tetap berjalan saat sinyal hilang (K-471). Dipakai untuk patroli dan pengamanan; di TIMAH untuk tim pengamanan IUP dan penertiban PETI.
Bila ditanya: datasheet masih revisi 0.1, spesifikasi bisa berubah; gambar ruang komando adalah ilustrasi.
SATRIA PRIMA adalah sistem Satkomlek TNI dengan tiga modul: Satria Radio (simulasi cakupan HF/VHF/UHF), Satria Cuaca (7 parameter dari satu sensor ultrasonik, Auto-METAR tiap menit, status GO, CAUTION, atau NO-GO per profil helikopter), dan Satria ADS-B (penerima 1090 MHz) (K-472). Tangkapan di carousel adalah layar aslinya, tanpa logo dan koordinat stasiun.
FMS MANTRAZ adalah produk PT Cakra Sinergi Kreatif: flowmeter Coriolis dengan akurasi 0,1–0,5%, sensor RPM, dan GPS; posisi tiap 60 detik; terpasang di kapal tunda, LCT, MV, dan AHTS; pemasangan 7–20 hari (K-473). Tangkapan dari situs pemasarannya memakai kapal dan data simulasi; header layar CCTV yang memuat nama kapal klien tidak ikut dalam potongan.
Bila ditanya: pemasangan di alat berat darat adalah potensi, belum pengalaman. Jangan menyebut angka penghematan BBM.
Di PT TIMAH, keempatnya menjadi sumber data baru yang masuk ke TIEI: CCTV di gerbang smelter, gudang, dan pelabuhan; bodycam untuk patroli pengamanan IUP dan penertiban PETI; stasiun cuaca untuk kapal produksi, pelabuhan, dan helikopter; FMS untuk BBM dan posisi kapal produksi serta tongkang (K-463).
Kalimat pengaman: kaitan ini usulan untuk tahap integrasi, bukan sistem yang sudah terpasang di TIMAH.
Angka yang sama bisa berarti ton bijih atau ton Sn, dan mudah tertukar.
Status dokumen juga belum tentu sama dengan status material.
Arti dan pemilik setiap angka disepakati sebelum tampilan dibangun.
Fondasi Informasi
Timah berpindah wujud sepanjang rantainya: tercatat sebagai bijih di hulu, sebagai umpan di peleburan, dan sebagai logam di hilir, dengan satuan berbeda di tiap tahap (PRO hlm 3).
Contoh dari data contoh yang kami olah: produksi Jan–Feb 2025 tercatat 2.061,4 ton bijih, sedangkan Sn terkandung pada bagian yang sudah Definitif hanya sekitar 160 ton (C-23). Tanpa penyelarasan arti, kedua angka mudah tertukar; karena itu di prototipe produksi selalu ditulis dalam ton bijih (K-150).
Sampaikan sebagai pelajaran umum, tanpa menunjuk dokumen mana pun.
Satu volume bisa berstatus Estimasi, Taksasi, atau Definitif, dan statusnya berubah seiring verifikasi: Estimasi angka laporan harian, Taksasi taksiran mingguan seperti hitung karung atau survei drone, Definitif setelah ditimbang dan di-assay (07 §3.1).
Perbedaan ketiganya wajar; yang jadi masalah bila dijumlahkan sebagai satu nilai (PRO hlm 3). Dokumen yang ditutup juga belum tentu materialnya sudah diolah. Tiga istilah tahap ini kami pakai hanya untuk kuantitas seperti produksi dan stok.
Versi 5 menit (langkah status dilewati), ucapkan dulu: satu volume bisa berstatus Estimasi, Taksasi, atau Definitif. Estimasi angka laporan harian, Taksasi taksiran mingguan, Definitif setelah ditimbang dan di-assay. Ketiganya wajar berbeda; masalahnya bila dijumlahkan sebagai satu nilai. Istilah tahap ini hanya untuk kuantitas seperti produksi dan stok.
Setiap catatan juga membawa konteks wilayah dan pihak pelaksana; wilayah menentukan keabsahan terhadap izin, pihak menentukan cara perhitungan (PRO hlm 3).
Penyelarasan mencakup tujuh hal, dari arti istilah dan sumber resmi sampai referensi koordinat dan layer wilayah, dan setiap hal diberi tingkat kesiapan 0 sampai 3 (PRO hlm 7).
Prinsipnya: tidak ada definisi, sumber, atau target yang dikunci sebelum disepakati pemilik data dan pemilik proses (PRO hlm 4).
Aplikasi yang ada tetap menjadi tempat transaksi harian.
Indikator dan peta menjawab pertanyaan yang sama dari dua arah.
Konteks spasial
Lapisan integrasi mengambil data lewat antarmuka yang disetujui dan tidak menulis ke sistem sumber (PRO hlm 9). Bila pengambilan data dihentikan, sistem sumber tetap beroperasi seperti biasa (PRO hlm 6).
Seluruh komponen ditempatkan di lingkungan PT TIMAH, dengan kendali akses berbasis peran dan jejak audit (PRO hlm 10). Pekerjaannya dibagi empat: penyelarasan, fondasi dan integrasi, Command Center dengan Control Tower dan Geospatial Intelligence, lalu TinsAI dan serah terima (PRO hlm 5).
Proposal memperlakukan wilayah izin, sektor operasi, aset, situs produksi, armada, kejadian, dan pengawasan sebagai konteks yang menyertai semua lapisan, bukan halaman peta yang berdiri sendiri (PRO hlm 6).
Di prototipe, prinsip ini sudah kami jalankan: angka dan peta dihitung dari data yang sama saat halaman dibuka (07 §3.9). Peningkatan terbesarnya ada di bab Geo-Intelligence nanti: peta tidak hanya menampilkan, tetapi ikut menemukan.
Satu bilah fokus menyaring semua angka menurut domain.
Bilah fokus
Empat angka pembuka
7 pin sorotan
Tangkapan prototipe TIEI
Produksi 48,3 t bijih
101 bukaan dugaan tambang
56 di luar WIUP contoh
Data contoh perusahaan · WIUP contoh
Proposal merancang bilah domain All, Mining, Marine, HSE, Finance dengan peta di tengah (PRO hlm 11–12). Di prototipe, bilah itu menjadi bilah Fokus berbahasa Indonesia, dan empat angka di atas peta bisa diklik untuk melihat asal-usulnya: 232 bukaan dugaan tambang di dua wilayah pantau, 83 di luar WIUP darat contoh, 16 temuan utama tambang laut, dan 9 kejadian kapal dalam rekaman simulasi sehari (07 §3.2).
Tujuh pin sorotan langsung menunjuk hal yang paling layak dibahas.
Kalimat pengaman: angka "di luar WIUP" memakai WIUP contoh. Jangan menyebut "93 ponton".
Ini ruang kerja dua arah yang dirancang Proposal (PRO hlm 16), dan sudah berjalan di prototipe. Satu klik, satu kabupaten: produksi 48,3 ton bijih atau 2,3% perusahaan pada data contoh Jan–Feb 2025, 7 IUP darat dan 2 laut, 101 bukaan dugaan tambang dengan 56 di luar WIUP contoh, ditambah sorotan otomatis (07b §1.2).
Angka bukaan hanya mencakup bagian kabupaten yang masuk wilayah pantau; angka produksi adalah data contoh perusahaan.
Semua simpul dibaca dalam satuan yang sama.
Hanya kelompok Exception yang masuk daftar tindak lanjut.
Daftar perhatian
Butir perhatian · material final belum masuk peleburan
Daftar batch
Dokumen timbang dan assay
Control Tower bekerja di belakang halaman utama: membaca seluruh rantai pada satu basis satuan, membandingkan keluaran satu tahap dengan penerimaan tahap berikutnya, lalu mengelompokkan selisih sebelum masuk daftar perhatian (PRO hlm 11).
Rancangan lengkapnya punya sepuluh simpul, dari cadangan dan sumber daya sampai penjualan, masing-masing dengan penanda terekonsiliasi atau sementara, dan neraca Sn terkandung di bawahnya (PRO hlm 12). Untuk layar kami ringkas menjadi enam simpul sesuai Gambar 1-2 Proposal.
Selisih tidak langsung dianggap masalah. Normal berarti masih dalam batas, Masih berjalan berarti proses belum sampai tahap berikutnya, Beda waktu berarti kejadian dan pencatatan di periode berbeda, Belum final berarti angkanya sementara, Data belum cukup berarti belum aman disimpulkan (PRO hlm 13).
Hanya Exception yang naik ke daftar perhatian, lengkap dengan titik kendali, tingkat keparahan, dan pemiliknya. Kami mengusulkan klasifikasi yang sama dipakai untuk kartu intelijen prototipe sebelum dieskalasi (07 §6.2 butir 5).
Butir yang lolos klasifikasi masuk daftar perhatian dengan titik kendali, tingkat keparahan, dan pemilik yang melekat (PRO hlm 13). Contoh yang digambar adalah material yang sudah final tetapi belum masuk peleburan; butir seperti ini belum tentu masalah, bisa jadi antrean peleburan biasa, dan pemiliknya yang memeriksa.
Penelusuran sampai batch dan dokumen pendukung adalah rancangan tahap 3 Proposal dan belum dibangun di prototipe kami. Padanan yang sudah ada di prototipe: 19 peringatan di Peta, 13 kartu intelijen, dan antrian 66 kasus (K-321 catatan).
Setiap kapal produksi menyatu dengan peta dan posisinya.

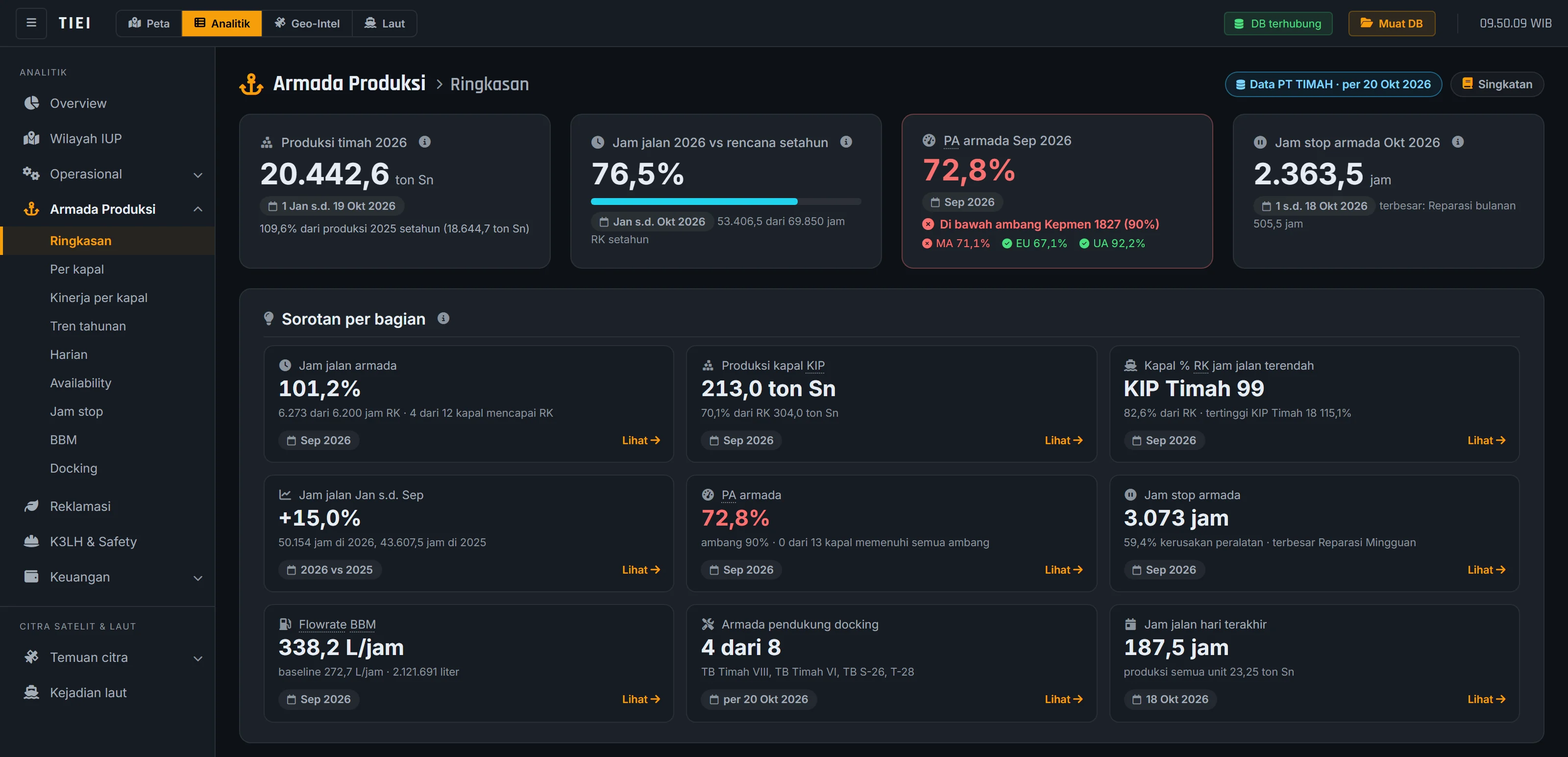

Peringkat, availability terhadap ambang Kepmen 1827, dan catatan stop setiap kapal.
Istilah PT TIMAH dijelaskan langsung
Data PT TIMAH · per 20 Okt 2026
Data armada ini diambil dari tampilan laporan Division of Engineering yang diizinkan PT TIMAH, per 20 Okt 2026: 13 kapal produksi, dengan data per kapal sejak 2015 (K-444, K-445, K-446). Di Analitik, Armada Produksi berisi sembilan laporan: Ringkasan, Per kapal, Kinerja per kapal, Tren tahunan, Harian, Availability, Jam stop, BBM, dan Docking.
Saat terhubung penuh, TIEI membaca langsung dari sistem sumbernya, yaitu rekap harian kapal, SIPRO, serta SAP PM dan MM, tanpa harus lewat Power BI, lalu menautkannya ke posisi kapal, wilayah IUP, dan kejadian laut (K-447; nama sistem dibaca dari struktur laporan dan dikonfirmasi bersama tim PT TIMAH). Angka di Analitik, kartu kapal Laut, dan popup Peta adalah angka yang sama.
Bila ditanya: 9 dari 13 kapal punya data sejak Jan 2015; KIP Timah 20 sejak 2019, KIP Timah 78, 88, dan 99 sejak 2023. Produksi di laporan ini dalam ton Sn (logam timah), bukan ton bijih seperti data contoh di slide sebelumnya; keduanya tidak dijumlah.
Kalimat pengaman: "Ini data tampilan laporan per 20 Okt 2026; integrasi langsung ke sistem sumber adalah pekerjaan tahap integrasi."
Dari kartu kapal di Laut atau popup di Peta, tautan «Rincian di Analitik» membuka laporan Per kapal (K-448). Contoh KIP Timah 12, Jan s.d. Okt 2026: jam jalan 3.645 jam, 67,5% dari RK setahun 5.400 jam, peringkat 10 dari 13 kapal; produksi 112,5 ton Sn, 51,1% dari RK setahun 220 ton Sn; PA Sep 2026 72,4%, di bawah ambang 90% (K-449).
Ambang PA 90%, MA 85%, EU 65%, dan UA 75% berasal dari catatan laporan PT TIMAH yang merujuk Kepmen 1827. Availability Okt 2026 belum final karena log perbaikan baru lengkap sampai Sep 2026, jadi PA yang tampil adalah Sep. Tooltip singkatan memakai kamus yang sama di semua halaman Analitik, dan tombol «Singkatan» membuka daftarnya.
Bila ditanya: di tangkapan kartu ini, baris posisi AIS rekaman tidak ditampilkan supaya fokus pada blok Data PT TIMAH; di demo langsung baris itu ada di atasnya. KIP Timah 12 juga muncul di rekaman simulasi bab Laut; data di sini laporan operasi PT TIMAH dan tidak terkait kejadian simulasi itu.
Kalimat pengaman: "Ini data tampilan laporan per 20 Okt 2026; integrasi langsung ke sistem sumber adalah pekerjaan tahap integrasi."
Geo-Intelligence
473.310ha
Angka publikDi Koba, foto latar itu ternyata diambil tahun 2012.
Citra ini meliput seluruh wilayah izin secara rutin dan bisa dibandingkan antarwaktu.
Diakuisisi 25 Sep 2012 · citra lama
Kemarau 2019
Kemarau 2026
Wilayah izin PT TIMAH 473.310 ha: darat 288.638 ha dan laut 184.672 ha (angka publik); aktivitas tambang di dalamnya tersebar, kecil, dan berubah cepat (07 §1). Patroli saja tidak cukup untuk menjawab empat pertanyaan dasar: di mana bukaan baru muncul, apakah lokasinya sah, siapa yang mendekati armada kita di laut, dan bukti apa yang tersedia.
Jangan menambah persentase nasional atau tumpang tindih dari berita (K-431). Bila ditanya: registri data contoh menulis 26 IUP laut seluas 184.273,61 ha, berbeda sumber dengan 27 poligon di peta (C-03).
Materi Command Center sejauh ini memakai citra satelit sebagai latar peta, belum sebagai sensor (07 §1, 01 C1). Peta dasar satelit yang biasa dipakai ternyata memuat foto 2012 di Koba utara, sementara di Belinyu fotonya 2025 (07 §4.6).
Tanpa tanggal, orang bisa menilai kondisi hari ini dari foto berumur 14 tahun; karena itu prototipe selalu menampilkan tanggal akuisisi. Sampaikan dengan nada netral: ini sifat layanan peta dasar, bukan kesalahan siapa pun.
Citra satelit adalah satu-satunya sumber yang meliput seluruh wilayah izin secara rutin dan tidak bergantung pada perapian data internal (07 §2.4). Sentinel-2 melintas sekitar tiap 5 hari bila cerah; Sentinel-1 menembus awan dengan siklus 6 sampai 12 hari (07b T4).
Proposal menjanjikan 12 layer dan empat kemampuan spasial di tahap 4 (PRO hlm 15–16); peningkatan kami adalah memakai citra sebagai sensor yang menemukan perubahan sendiri.
Citra asli, kemarau 2019 dibanding 2026.
Dugaan tambang seluas 584,9 ha; sepuluh di antaranya berjarak ≤100 m dari pemukiman.
Dari 15 sampel acak yang diperiksa analis, 15 memang tambang.
15dari 15

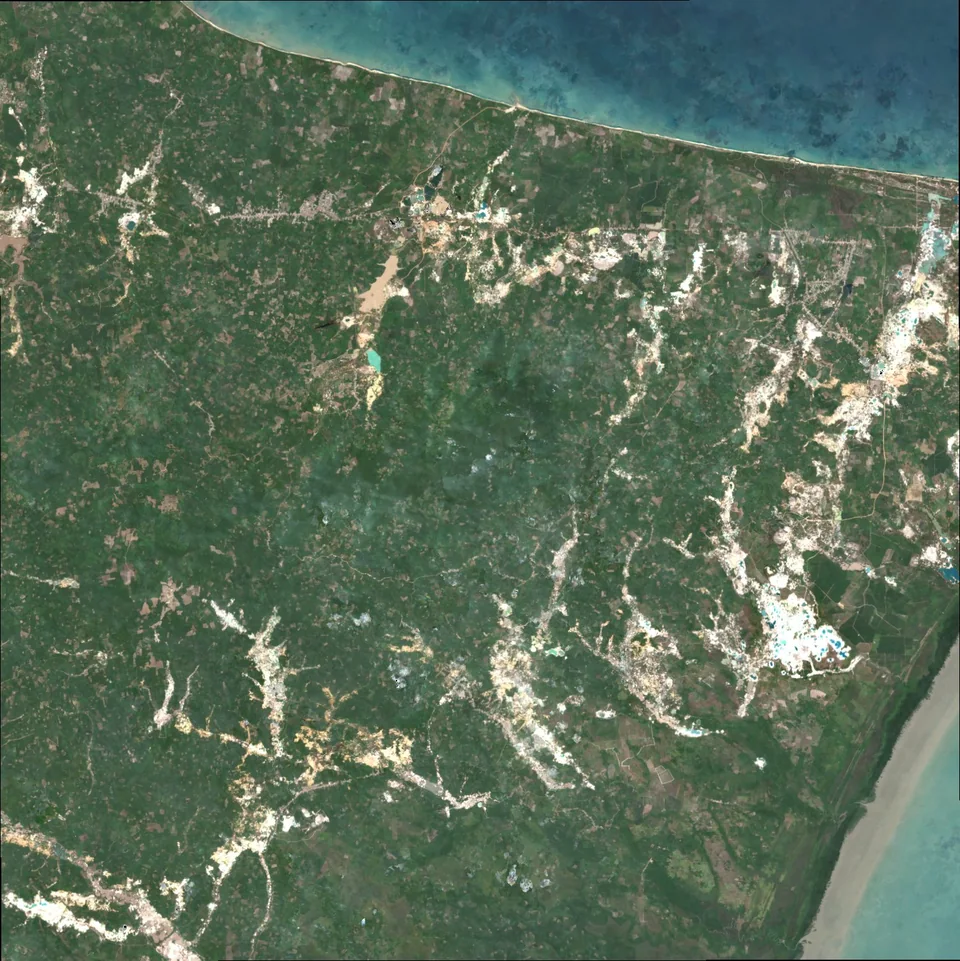

Kiri kemarau 2019, kanan kemarau 2026: komposit 14 scene dan 6 scene Sentinel-2 asli, diambil musim kemarau supaya awan minimal (07 §4.1). Hamparan putih yang bertambah adalah pasir tailing dan kolong baru.
Metodenya aturan indeks spektral yang transparan, bukan model machine learning, pada resolusi 20 m dengan luas minimum 0,5 ha (05 §3, 07 §10.1).
Di Koba ada 802 bukaan baru; 201 di antaranya berskor pola tambang 50 ke atas dan semuanya berperuntukan tambang, seluas 584,9 ha (K-025). Sepuluh berjarak 100 meter atau kurang dari pemukiman (cincin putih).
Bila ditanya dua wilayah pantau: bersama Belinyu totalnya 232 bukaan dugaan tambang, dengan catatan Belinyu berpresisi rendah (K-028, C-01). Jangan menyebut "201 berkeyakinan tinggi" (C-06).
Kalimat pengaman (A-1): "Semua temuan ini masih dugaan dan perlu diverifikasi. Belum ada yang kami cap ilegal."
Sampel diambil acak terstratifikasi dan diperiksa satu interpreter pada citra 10–20 m, tanpa cek lapangan; 15 dari 15 memang tambang, dengan rentang kepercayaan 80 sampai 100% (05 §5). Delapan bukaan terbesar juga 8 dari 8 tambang baru.
Yang belum diukur adalah omisi, yaitu bukaan yang terlewat. Akurasi resmi kita ukur bersama di pilot, dengan usulan target presisi minimal 85% (07b D4). Jangan menyebut "akurasi 100%".
Jembatan ke laut: "Citra yang sama juga membaca tambang apung di laut."
Setiap area berubah dipilah otomatis menurut peruntukannya.
Di Belinyu, 10 dari 41 bukaan dipisahkan sebagai tambak udang.
Tampil di peta: 1.611 → 1.021 area
31dari 41 bukaan
Setiap area bukaan ditumpangkan ke peta tutupan lahan ESA WorldCover 2021, jalan dan bangunan OpenStreetMap, serta ciri citra seperti pasir putih dan genangan (07 §3.4). Kalau kebun disembunyikan, yang tampil di peta turun dari 1.611 menjadi 1.021 area.
Ketepatan tertimbang hasil validasi buta: Koba 98%, Belinyu 83%; kelas tambang 11 dari 11 benar, tetapi pemukiman dan jalan masih lemah (07b D4). Jangan menyebut "akurasi 98%" tanpa keterangan bahwa itu tertimbang dan hanya untuk peruntukan.
Kolam tambak udang di pesisir terbaca mirip lubang tambang berair; di pilot awal, itu membuat presisi Belinyu hanya 5 dari 15 (07 §4.7). Sekarang aturan otomatis memisahkan 10 dari 41 bukaan sebagai dugaan tambak dan mengeluarkannya dari antrian kasus, supaya tim lapangan tidak dikirim ke sana.
Masih bisa luput, terutama tambak di atas bekas tambang; karena itu setiap wilayah baru perlu kalibrasi lokal (07b D11).
64bukaan186,7ha
Dugaan tambang ini berada di luar WIUP contoh.
Di luar WIUP belum tentu ilegal.

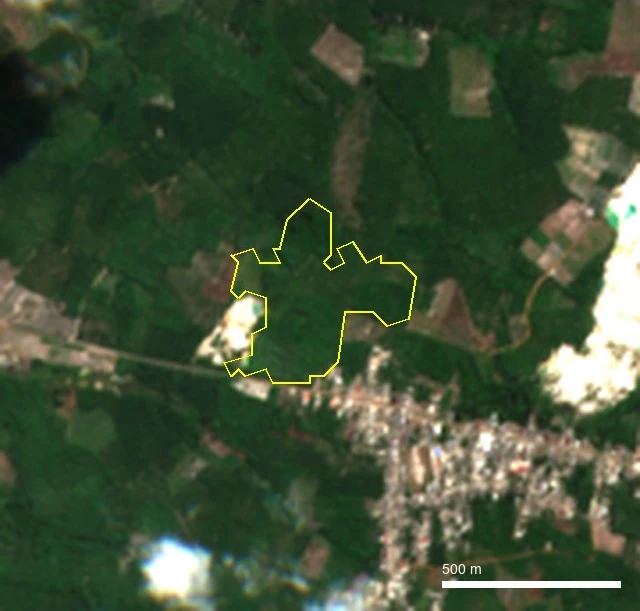

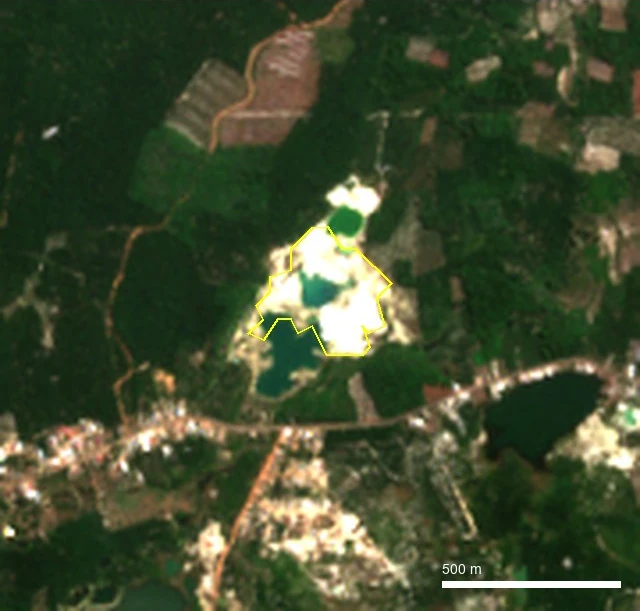

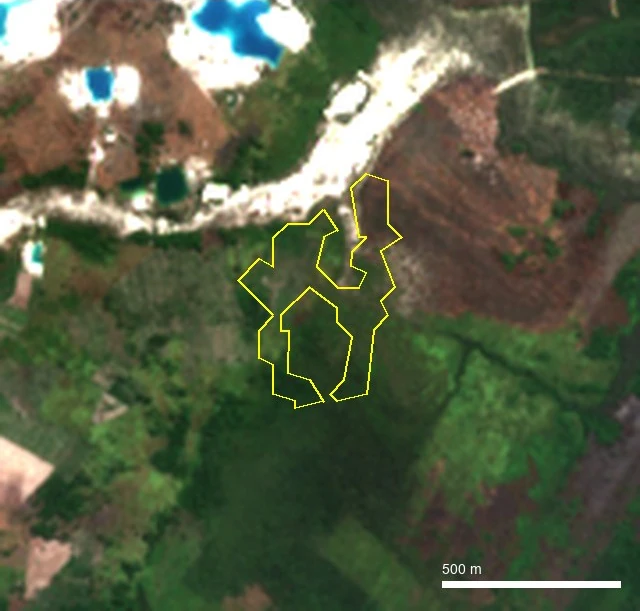

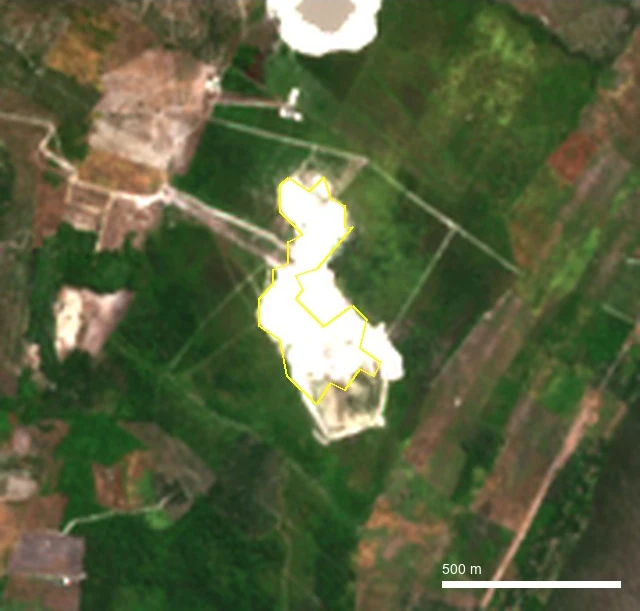

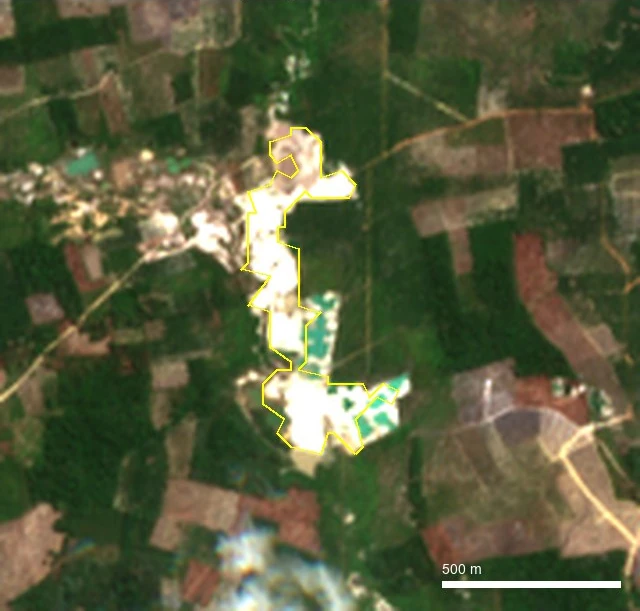

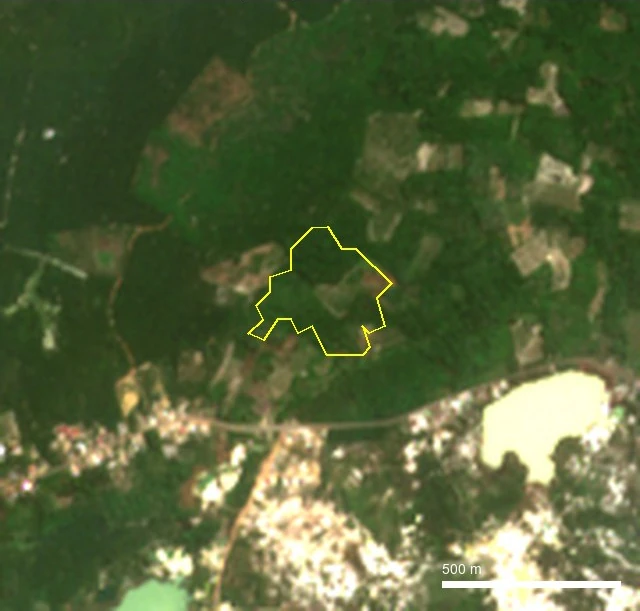

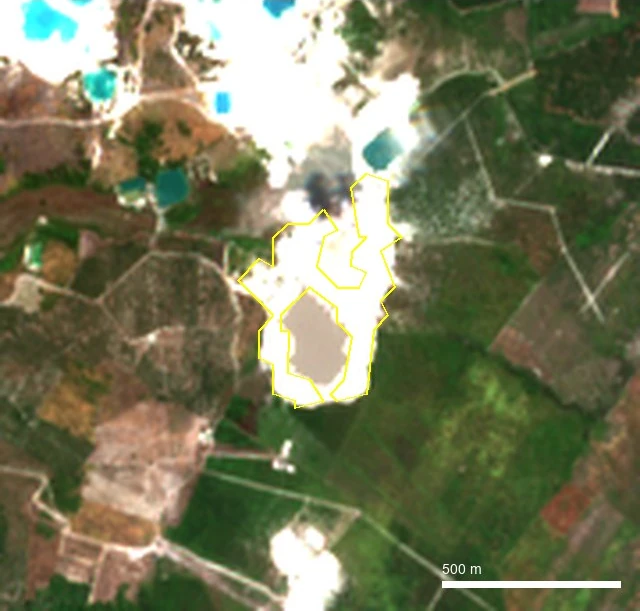

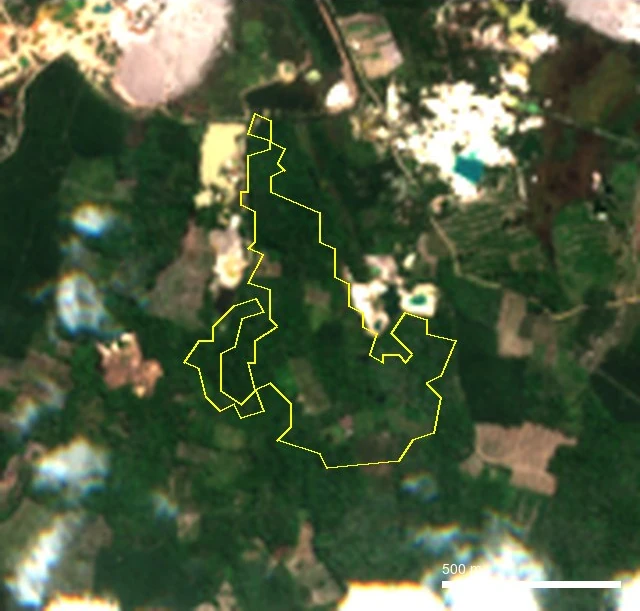

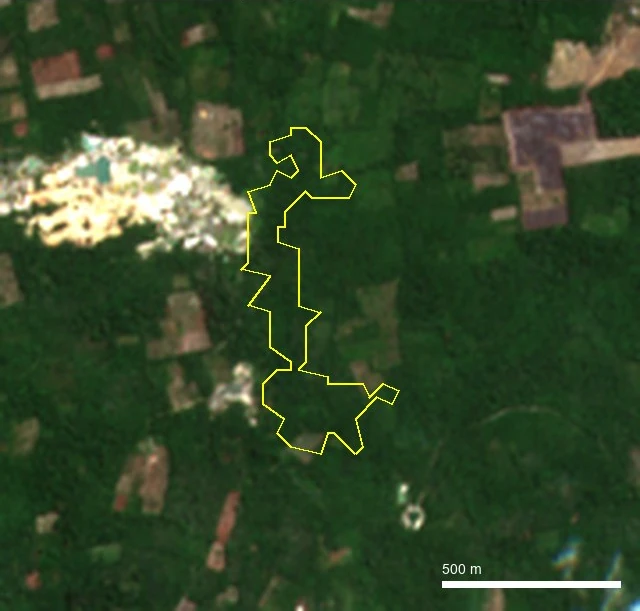

Kasus teratas membawa citra sebelum dan sesudah serta hash SHA-256.
Satelit menandai, tim lapangan memverifikasi.
Indikasi, bukan bukti hukum
Dugaan · Tinggi13,52 haDi luar WIUP · contoh
SHA-256 berkas asli · e629055d…a7c7cocok
Ini kandidat terkuat tambang tanpa izin: 64 bukaan, 187 hektare (07b §1.2). Batas WIUP di sini contoh, karena layanan WIUP resmi ESDM menolak akses publik dan kami tidak menembusnya; bentuknya disusun dari registri, sembilan WIUP PT Timah, luas sesuai SK (07b D3). Begitu PT TIMAH menyerahkan poligon resmi, kami cukup mengganti satu berkas dan menghitung ulang; angka "di luar WIUP" pasti berubah.
Kalimat pengaman (A-3): "Di luar WIUP belum tentu ilegal; bisa izin pihak lain, blok mitra, atau lahan masyarakat." Bila ditanya laporan patroli: 24 dari 26 laporan menyebut WIUP PT TIMAH menurut isian form; uji spasialnya menunggu batas WIUP resmi (K-075).
Versi 5 menit, sebelum alur kasus: "Setiap temuan membawa citra sebelum-sesudah dan hash, jadi bisa diperiksa ulang siapa pun."
Dugaan tambang, keyakinan tinggi. Setiap temuan punya berkas bukti: citra Sentinel-2 sebelum dan sesudah dengan ID scene yang bisa diunduh ulang siapa pun, alasan kenapa diduga tambang, status izin, dan hash SHA-256 (07 §4). Hash menjamin keutuhan berkas, bukan kebenaran temuannya (K-084).
Hash di layar milik berkas citra asli "sebelum" di berkas bukti; gambar di layar adalah salinan tampilan. Di prototipe, keutuhan berkas asli bisa dicek ulang di browser.
Yang ini menempel ke pemukiman dan di luar WIUP contoh, jadi naik ke urutan pertama dari 66 kasus Koba; urutan itu bergantung pada WIUP contoh. Kalimat pengaman (A-7): statusnya indikasi, bukan bukti hukum; untuk penindakan masih perlu citra resolusi tinggi, verifikasi lapangan, dan berita acara (07b T3). Bila ditanya korelasi: dua laporan patroli jatuh tepat di area bukaan KOBA-00783 dan KOBA-00787 (K-073).
Kasus baru dikirim ke tim lapangan dengan petugas dan tenggat; begitu terbukti perlu ditindak, kasus ditandai tindak lanjut, atau ditutup Selesai dengan hasil dan catatan wajib (07 §3.5). Di prototipe, alur ini masih simulasi yang tersimpan di browser; di pilot, ia menjadi alur multi-pengguna dengan berkas bukti dan berita acara.
Istilah Estimasi, Taksasi, Definitif tidak dipakai untuk kasus. Hasil di ujung alur sengaja tidak dipilih: tidak ada kasus yang kami tunjukkan sebagai sudah terkonfirmasi.
Dari 306 deteksi, 16 temuan utama; 4 di antaranya di luar IUP laut.
10.14 · kapal bukan armada berdiam di IUP 1545, lalu mendekati KIP Timah 12.

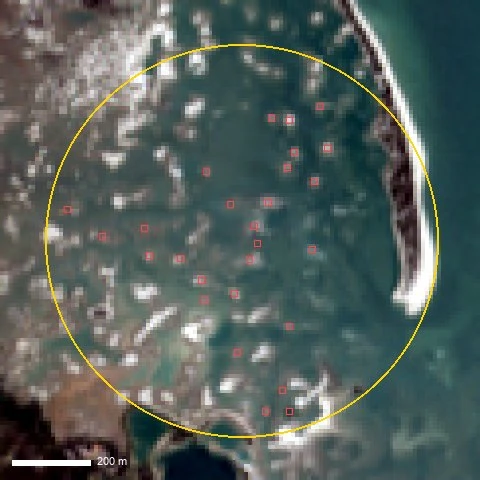

LAUT-0001 · 27 titik terang · 3 dari 4 tanggal citra
Dugaan tambang apung · keyakinan tinggi
10.28 · Alert tinggi: kapal bertemu di laut. Perlu diverifikasi.10.28 · Alert tinggi, perlu diverifikasi. Uji live 18 menit: 163 kapal nyata dari dua sumber AIS, tanpa data ganda.
Kami memindai Teluk Kelabat dan Batu Beriga pada empat tanggal citra Sentinel-2 yang bersih dan mendapat 306 deteksi nyata (K-091). Enam belas temuan utama terdiri dari 7 kelompok titik terang dengan total 93 titik, dan 9 jejak air keruh; dari 4 yang di luar IUP laut, dua kelompok titik terangnya samar dan perlu diverifikasi, dua lainnya jejak air keruh (K-092, K-093).
LAUT-0001 berisi 27 titik terang berkelompok dengan air keruh, terlihat di 3 dari 4 tanggal, di dalam IUP P0223/eks.1550. Status izin IUP itu tercatat lewat masa berlaku menurut registri contoh, dan perlu dicek legal; 21 dari 27 IUP laut di registri contoh berstatus serupa, jadi ini bukan temuan khusus (C-21).
Kalimat pengaman (A-8): angka 93 dan 27 adalah titik terang di citra, bukan hitungan ponton; satu ponton hanya 1–2 piksel pada citra 10 m, dan Batu Beriga belum andal (K-097, K-098).
Ini rekaman 16 Oktober yang kami simulasikan untuk memperagakan alur; kapal nyata kami tunjukkan di scene berikut (07b §1.2). Kapal tanpa identitas sah masuk IUP 1545, lalu merapat ke KIP Timah 12, kapal isap milik PT Timah yang di sini berperan sebagai pihak yang didekati.
Aturannya transparan: KIP armada dan kapal bukan armada berjarak kurang dari 500 m, keduanya di bawah 2 knot, selama 15 menit atau lebih (07 §3.7). Jangan menyiratkan KIP Timah 12 terlibat pelanggaran, dan jangan memakai kata "terpantau" untuk rekaman.
Versi 5 menit: bila belum diucapkan di bukaan, "citra yang sama juga membaca tambang apung di laut."
Setelah 15 menit berdampingan dan hampir diam, alert tingkat tinggi muncul sendiri; totalnya 44 menit, dugaan pindah muatan yang perlu diverifikasi (07b §1.2). Pola ini bisa juga kapal logistik yang belum terdaftar atau pemancar yang salah setel, jadi analis mengecek data KIP, laporan kru, radar, atau citra sebelum patroli memastikan (07b D1).
Rekaman yang sama memuat 9 kejadian, termasuk sebuah tongkang yang mematikan AIS 2 jam 15 menit lalu muncul 11,1 km jauhnya; jangan menyebut nama kapal pelaku (K-403).
Kalimat pengaman (A-2, A-3): "Citra satelitnya asli. Rekaman kapal dan batas WIUP darat di sini contoh untuk memperagakan alur. AIS juga tidak menangkap semua kapal."
Versi 5 menit (#ais-live tidak tampil): "Uji live 18 menit menangkap 163 kapal nyata dari dua layanan AIS terbuka, digabung tanpa data ganda dan langsung dicocokkan dengan registri armada."
Uji live 18 menit di perairan Bangka, dari dua sumber AIS sekaligus.
163kapal
Receiver di pesisir dan di KIP, atau AIS satelit, masuk ke alur yang sama.
Tangkapan tab Live: 135 kapal saat gambar diambil.
AIS dan Vessel Monitoring: posisi, identitas, dan jejak kapal secara langsung.
Ini kemampuan integrasinya: posisi kapal dari dua layanan AIS terbuka digabung tanpa dobel, satu nomor kapal satu penanda; pada uji relay 5 menit, 135 kapal yang tampil berarti 135 nomor unik (K-139). Dalam uji 18 menit, gabungannya menangkap 163 kapal nyata di perairan Bangka (K-130). Setiap kapal langsung dicocokkan dengan registri armada dan dibaca terhadap batas IUP, jadi alert seperti "kapal bukan armada berdiam di IUP" dihitung dari posisi langsung, bukan rekaman. Alert disaring agar hanya kejadian yang terkait armada atau IUP TIMAH yang naik; pada satu sesi live, 180 kapal menghasilkan 90 kejadian mentah dan hanya 3 yang relevan, sisanya hampir semuanya kapal niaga di area labuh (K-450).
Bila ditanya sumbernya: aisstream.io dan Pelyr; atribusinya tampil di dashboard dan Lampiran Sumber. Bila ditanya armada TIMAH: saat uji, nomor AIS armada TIMAH belum tertangkap layanan terbuka (K-131, K-148); karena itu receiver sendiri layak dipertimbangkan.
Kalimat pengaman (A-4, A-3): "Posisi armada di layar lain berasal dari rekaman atau laporan harian. AIS juga tidak menangkap semua kapal."
Alurnya tetap sama apa pun sumbernya: receiver di pesisir dekat IUP dan di KIP, layanan AIS terbuka, atau AIS satelit untuk celah, semuanya masuk ke relay yang sama lalu ke peta dan alert. Layanan terbuka cukup untuk peragaan; untuk pengawasan rutin, receiver sendiri memberi cakupan yang paling bisa diandalkan. Sebelum pilot, cakupan diukur minimal satu minggu pada jam kerja KIP. Jangan menyebut harga receiver, AIS satelit, atau lisensi.
Bila datanya belum cukup, TinsAI mengatakannya.
Berapa produksi bijih yang sudah Definitif?
Apakah stok GBT Lenggang hilang?
Lima aturan
TinsAI adalah asisten penjelas di dalam Command Center: membantu memahami indikator, merangkum perubahan, dan mengarahkan penelusuran, hanya dengan informasi yang sudah ditetapkan di fondasi (PRO hlm 17). Ia dipasang di lingkungan PT TIMAH dan tidak menjadi sumber kebenaran baru.
Ringkasannya disusun menurut kepentingan: Risiko, Perhatian, Sorotan, Info, dan setiap butir membawa angka, batas pembanding, dan tautan ke halaman bukti. TinsAI menjelaskan; ia tidak memprediksi, dan deteksi citra di bab sebelumnya memakai aturan transparan, bukan TinsAI (07b T1).
Panel ini ilustrasi konsep: TinsAI belum ada di prototipe dan dibangun di tahap 5. Angkanya bukan karangan, melainkan angka terdaftar dari data contoh: 1.545,1 t Definitif dari 2.061,4 t bijih, 516,3 t belum Definitif karena jeda timbang disimulasikan (K-150 sampai K-152). Tombol «Lihat bukti» melompat ke scene Produksi per tahap.
Aturan terakhir Proposal paling penting untuk dipercaya: bila informasinya tidak cukup, jawabannya "belum dapat disimpulkan" (PRO hlm 17). Selisih stok bisa karena pengiriman yang belum dibukukan, susut, salah catat, atau memang kehilangan; sistem menandai gudangnya, audit gudang yang memastikan (07b D14). Angka stok ini simulasi (K-156).
Jawaban TinsAI memakai kosakata dan label status yang sama dengan Command Center: dugaan untuk temuan, tahap hanya untuk kuantitas.
Bila diminta contoh lain: IUP 1553 menyumbang ±56% produksi IUP laut padahal hanya memegang ±1,6% sumber daya IUP laut, artinya laju ekstraksinya melampaui porsi sumber daya, bukan "hampir habis"; datanya contoh, produksi 2025 dibanding neraca 2023, keyakinan rendah (K-161, K-420).
Tahap berikutnya dimulai setelah keluaran tahap sebelumnya diterima.
Pilot 3 bulan berjalan paralel, dengan akurasi diukur di lapangan.
Risiko tertinggi ada pada kesepakatan definisi antarunit.
Exploration Intelligence: di luar lingkup tahap pertama
12 minggu
Target presisi ≥85% setelah verifikasi analis
Tahap 1
Pilot
Setiap tahap menghasilkan keluaran yang bisa dipakai dan diuji, dan menjadi syarat tahap berikutnya; durasinya ditetapkan bersama setelah cakupan domain dan jalur integrasi disepakati (PRO hlm 20). Keluaran tahap 1 adalah daftar definisi dan pemilik yang disahkan; tahap 4 adalah kelompok layer aktif dan ruang kerja peta dua arah.
Exploration Intelligence disiapkan secara arsitektural, tetapi dikerjakan terpisah pada satu area (PRO hlm 18). Server, storage, GPU, jaringan, dan lisensi pihak ketiga berada di luar lingkup (PRO hlm 21). Jangan menyebut durasi per tahap: Proposal tidak menetapkannya (K-345).
Citra satelit tidak bergantung pada perapian data internal, jadi pilot citra bisa berjalan paralel dengan tahap 1–3 tanpa mengubah urutan Proposal; cukup dengan poligon WIUP darat dan akses data patroli, dan hasilnya menjadi bahan tahap 4 (K-181). Isi pilot: alert bukaan mingguan dengan peruntukan dan status terhadap WIUP resmi, diverifikasi analis dan tim lapangan, lalu diukur akurasinya secara formal (07 §9), di 1–2 wilayah prioritas pilihan PT TIMAH.
Garis waktu 12 minggu (K-172): Minggu 0 persiapan, 1–2 baseline, 3–10 siklus mingguan, 11–12 akurasi formal. Segmen bilah amber mengikuti urutan ini.
Semua angka metrik adalah usulan target, bukan hasil: presisi minimal 85% setelah diverifikasi analis, waktu deteksi 1–4 minggu tergantung awan, omisi diukur untuk pertama kali, sekitar 2.000 label dari interpretasi citra dan hasil lapangan. Opsional satu IUP laut, didahului uji cakupan AIS satu minggu (K-145).
Biaya, hanya bila ditanya: biaya data indikatif USD 3.000–10.600 untuk citra komersial verifikasi (K-182), karena belum diputuskan; jangan menyebut harga jasa (K-429).
Proposal menyebut empat keputusan yang perlu diambil lebih awal: pemilik definisi dan indikator per domain, indikator produksi yang dilaporkan ke Direksi, cakupan domain tahap pertama, dan akses baca ke sumber resmi (PRO hlm 20, 22).
Untuk pilot citra dan laut, kami butuh poligon WIUP darat resmi, daftar MMSI armada dan mitra beserta sumber AIS atau radar, data timbang stok per gudang, serta 1–2 wilayah prioritas dan satu kontak tim lapangan (07 §11).
Risiko tertinggi bersifat organisasi; mitigasinya adalah menunjuk pemilik definisi di awal. Bila lingkup tertekan, cakupan domain dikurangi lebih dulu, sementara kualitas data dan kendali akses tidak dikurangi (PRO hlm 19).
TIEI Command Center
Langkah pertama: penyelarasan arti, dan pilot citra 3 bulan berjalan paralel.
Server demo terdeteksi Server demo belum berjalan
Ulangi pesan utama dengan kata sendiri: TIEI menyatukan cara membaca angka TIMAH dari sistem yang sudah ada, dan di atas peta yang kini ikut menemukan apa yang berubah. Platform ini bukan pengganti sistem yang sudah berjalan (K-340). Satelit menandai, tim lapangan memverifikasi (A-6).
Kalimat pengaman ringkas (A-1, A-2, K-191): citra satelit dan deteksinya asli; rekaman kapal, batas WIUP darat, dan stok per tahap adalah simulasi untuk peragaan; data operasional adalah data contoh; semua temuan masih dugaan yang perlu diverifikasi.
Di peta: bukaan dugaan tambang Koba lalu 16 temuan laut Teluk Kelabat menyala sekali, keduanya asli dari citra. Lapisan simulasi sengaja tidak dinyalakan.
Versi 5 menit (scene Jalan tidak tampil): untuk memulai, PT TIMAH menunjuk pemilik definisi dan data per domain dan membuka akses baca ke sumber resmi. Untuk pilot citra 3 bulan yang berjalan paralel: poligon WIUP resmi, MMSI armada dan mitra beserta sumber AIS atau radar, data timbang stok per gudang, dan satu wilayah prioritas. Risiko tertinggi ada pada kesepakatan definisi antarunit.
Demo langsung mengikuti skrip 07b §1.2 (±9–10 menit) atau versi 3 menit (07b §1.3); persiapan 30 menit sebelumnya ada di 07b §1.1 (reset simulasi, empat tab, mode A atau B). Tombol membuka tab baru: Peta, Geo-Intel Koba, Laut (AIS-006 langsung ke kejadian), Analitik.
Sebelum presentasi: jalankan python jalankan_demo.py di folder dashboard (03_Dashboard/v3_geoint/). Status kecil di bawah tombol berganti menjadi «Server demo terdeteksi» bila server sudah jalan.
Bila server demo belum berjalan, rangkaian tangkapan prototipe di panel ini sudah berputar sendiri; tombol di bawah membuka prototipe langsung. Rangkaian itu 15 tangkapan dengan keterangan (±82 detik); tombol Jeda dan ‹ › di bawahnya untuk berhenti atau menggeser. Cadangan terakhir: tampilkan SHOT/demo_01…22 berurutan dengan ucapan yang sama (07b §1.4). Jangan membuka v2 dan jangan menampilkan terminal peluncur.
| Sumber | Lisensi dan ketentuan | Atribusi |
|---|---|---|
| Sentinel-1, Sentinel-2 | Terbuka, boleh komersial | Contains modified Copernicus Sentinel data 2019–2026 |
| ESA WorldCover 2021 | CC BY 4.0 | © ESA WorldCover project 2021 / Contains modified Copernicus Sentinel data (2021) processed by ESA WorldCover consortium |
| OpenStreetMap | ODbL, atribusi wajib | © OpenStreetMap contributors |
| Esri World Imagery | Ketentuan Esri, tanggal akuisisi berbeda per lokasi | Esri World Imagery Wayback (Vantor/Maxar, Earthstar Geographics) |
| Laporan operasi armada PT TIMAH | Dipakai atas izin PT TIMAH | Data PT TIMAH, Division of Engineering, per 20 Okt 2026 |
| Layanan AIS terbuka | Sesuai ketentuan tiap penyedia | AIS data from Pelyr (pelyr.com), Pelyr Data Licence 1.2 · aisstream.io |
Huruf Inter dan Rajdhani: SIL Open Font License 1.1.
EOX Sentinel-2 cloudless 2018 ke atas berlisensi non-komersial, jadi hanya untuk demo; VesselFinder dipakai untuk cek MMSI manual dan tautan cadangan, tidak disematkan (07 §10.2). Atribusi Pelyr wajib terlihat selama data live memuat sumber Pelyr (R3 §5).
Pelyr disediakan perorangan sebagai proyek non-komersial, tanpa jaminan layanan; aisstream.io juga tanpa jaminan layanan dan ketentuan komersialnya tidak tercantum (K-143). Keduanya tidak untuk keputusan navigasi atau kepatuhan; bila ditanya, untuk pengawasan rutin receiver AIS sendiri bisa diintegrasikan ke alur yang sama. Gambar berlabel «Ilustrasi» di presentasi ini adalah gambar suasana buatan AI, bukan bukti.
Laporan operasi armada PT TIMAH diambil dari tampilan laporan Power BI Division of Engineering per 20 Okt 2026, atas izin PT TIMAH; integrasi langsung ke sistem sumbernya adalah pekerjaan tahap integrasi (K-446, K-447).
Satu kalibrasi tidak berlaku untuk semua wilayah, seperti ditunjukkan Belinyu; musim hujan bisa menunda deteksi optik, dan Sentinel-1 menjadi cadangan karena menembus awan (07 §10.1).
Rincian bila ditanya: skor deteksi adalah kemiripan pola, bukan probabilitas; hanya dua titik waktu, jadi tanggal pembukaan disebut "antara kemarau 2019 dan kemarau 2026"; satu ponton hanya 1–2 piksel sehingga kapal nelayan, bagan, atau KIP resmi bisa ikut terdeteksi (K-097); AIS bisa dimatikan atau dipalsukan (K-146). Bukti untuk penindakan memerlukan citra resolusi sesuai, uji akurasi, verifikasi lapangan bergeotag, dan berita acara.
Tinggi: definisi dan sumber resmi
Sedang: kunci penghubung, basis satuan, narasumber
Rendah: infrastruktur dan volume
Tingkat kesiapan bukan nilai rapor, melainkan penentu urutan pekerjaan dan bentuk janji yang boleh dibuat (PRO hlm 7). Panel kesiapan ini ilustrasi konsep: belum ada penilaian kesiapan di proyek ini (K-311).
Urutan penyesuaian saat lingkup tertekan sudah ditetapkan di muka: cakupan domain, lalu kedalaman penelusuran, lalu fitur pendukung; kualitas data dan kendali akses tidak dikurangi (PRO hlm 19). Server, storage, GPU, jaringan, dan lisensi pihak ketiga di luar lingkup; sebelum deployment tim memeriksa infrastruktur dan memberi rekomendasi sizing (PRO hlm 21).
Bila ditanya jumlah IUP laut: 27 poligon di peta, 26 IUP di registri contoh (184.273,61 ha); sumbernya berbeda (C-03).
